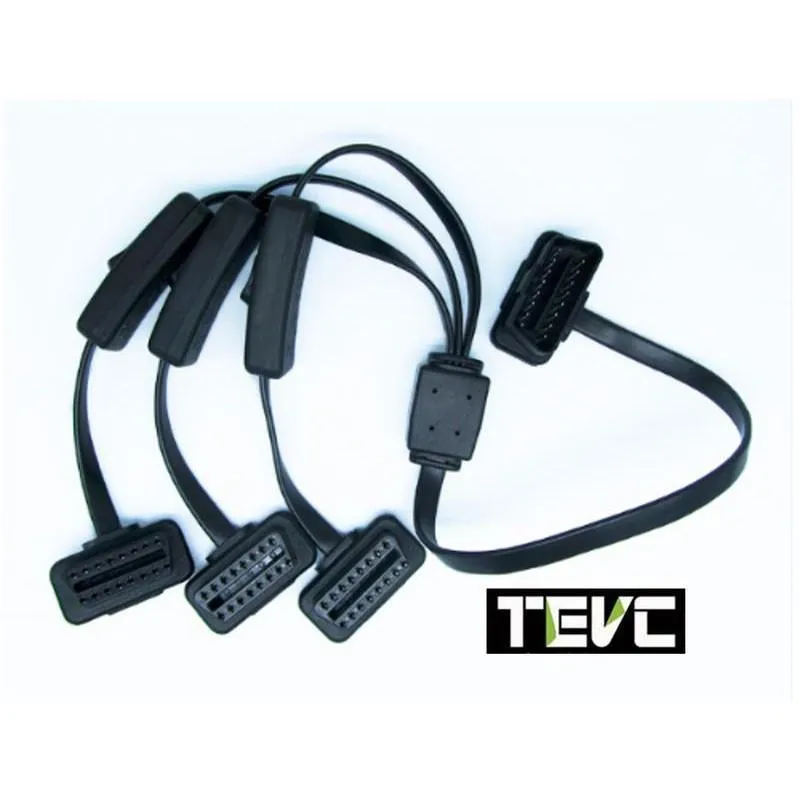

《tevc》一對三 OBD 90度 1對3延長線 V009

OBD2 16PIN，90度頭扁線，1對3， (16芯)OBD2延長線

延伸長度：55cm

(OBDII 16-pin DLC針腳定義)：

　1. 空

　2. Bus + (SAE J1850 PWM, VPW)

　3. 空

　4. 電池負極

　5. 訊號負極

　6. CAN High (ISO 15765-4)

　7. K (ISO 9141-2, SAE J2234)

　8. 空

　9. 空

　10. Bus - (SAE J1850 PWM)

　11. 空

　12. 空

　13. 空

　14. CAN Low (ISO 15765-4)

　15. L (ISO 9141-2, ISO 14230-4)

　16. 電池正極
